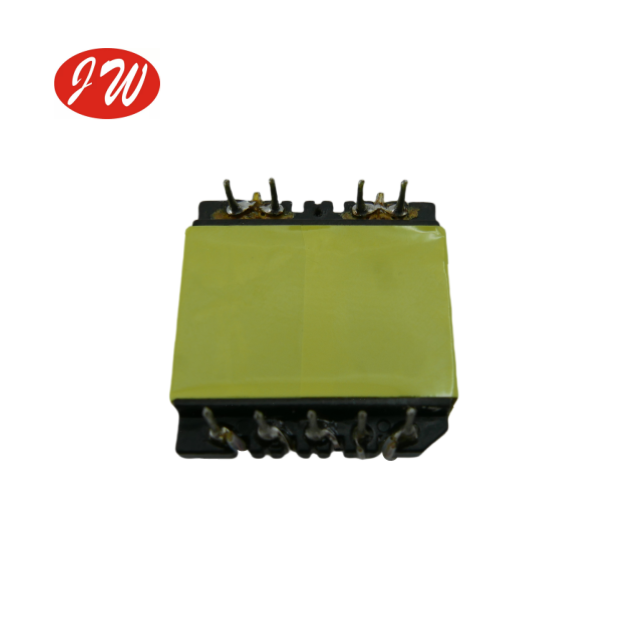

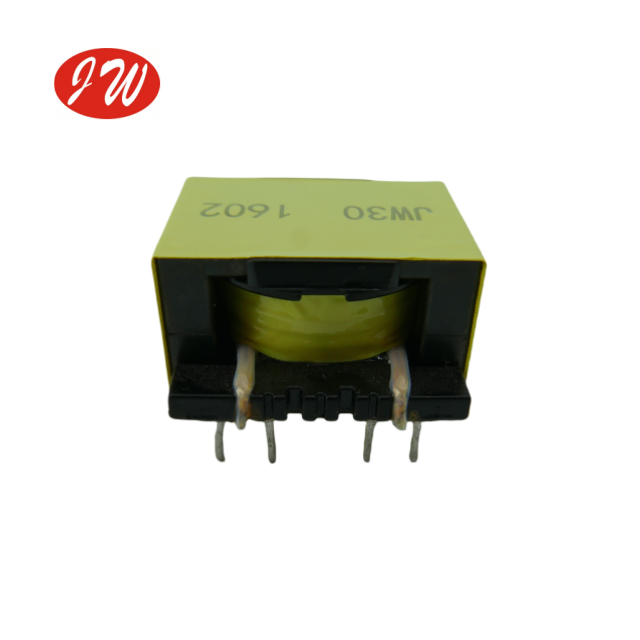

适用于电力系统的可靠 EQ30 高频变压器
适用于电力系统的可靠 EQ30 高频变压器
适用于电力系统的可靠 EQ30 高频变压器
适用于电力系统的可靠 EQ30 高频变压器
适用于电力系统的可靠 EQ30 高频变压器
适用于电力系统的可靠 EQ30 高频变压器
适用于电力系统的可靠 EQ30 高频变压器

适用于电力系统的可靠 EQ30 高频变压器

获取最新价格
最小订单:1
产品属性

手机号: JW301602

品牌: 粤顺经纬

包装和交付

The file is encrypted. Please fill in the following information to continue accessing it

高频开关电源变压器
产品描述
电源中的“能源快递员”
resonant transformer
该产品是一款采用铁氧体磁芯变压器结构的高频变压器,专为开关模式电源变压器而设计 应用程序。它以紧凑的尺寸提供高效的能量传输和电流隔离,支持反激式、正激式和其他主流拓扑,使其成为中小功率模块的可靠核心组件。

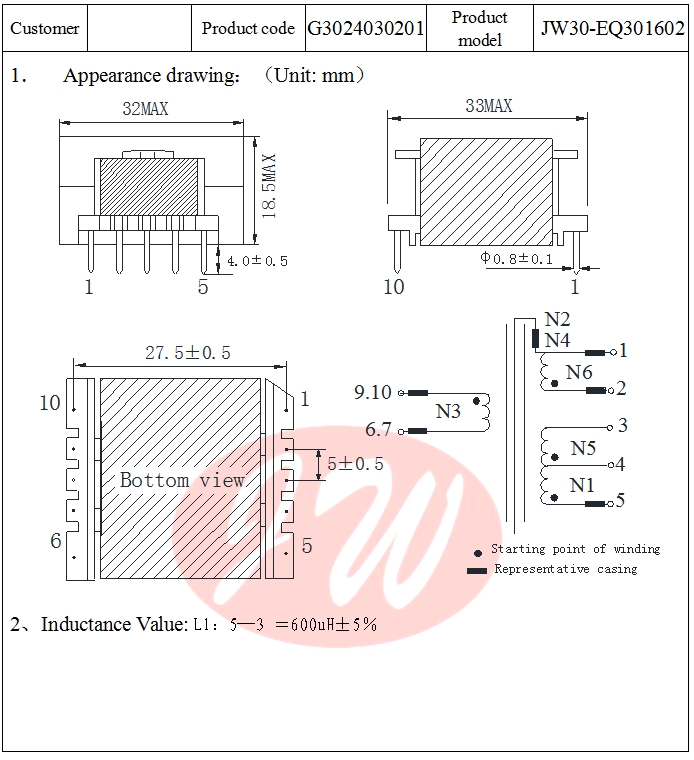

主要电气规格(在 10 kHz / 1 V 下测试)
transformers electronics
电感:
L1(引脚 5–3):600 μH ±5%
L2(引脚 2–1):20 μH ±7 μH
L3(引脚 9.10–6.7):53 μH ±10 μH
介电强度:
初级到次级:3.0 kV AC / 5 mA / 3 s
初级/次级到核心:1.5 kV AC / 5 mA / 3 s
工艺及施工特点
复合绕组(漆包线、三重绝缘线和粘性铜箔屏蔽)适合各种电路要求。
带有耐热套管和双层胶带的居中铜箔可确保可靠的爬电间隙。
有气隙 EQ30 铁氧体磁芯组件;移除一根骨架引脚(引脚 8),以便于 PCB 布局。
顶部标签或激光打标具有统一的方向,可实现清晰的可追溯性。
典型应用
专为24V/2A输出电源模块而设计,广泛应用于工业控制、智能家居设备、LED驱动器和其他紧凑型开关模式电源。
