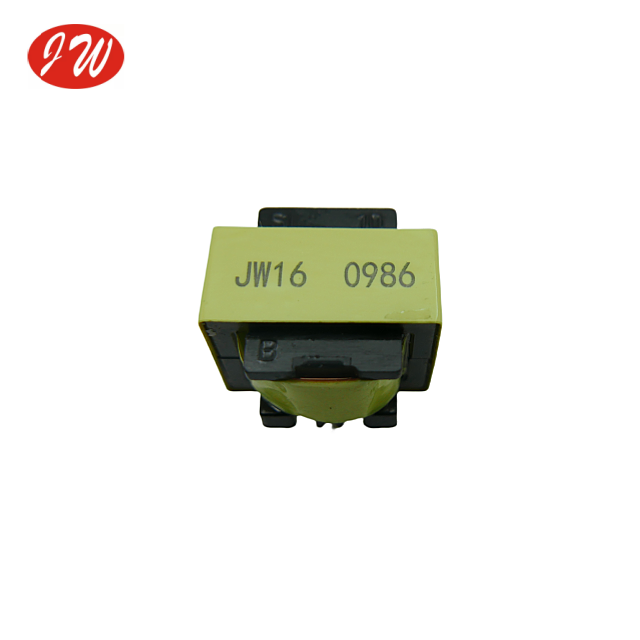

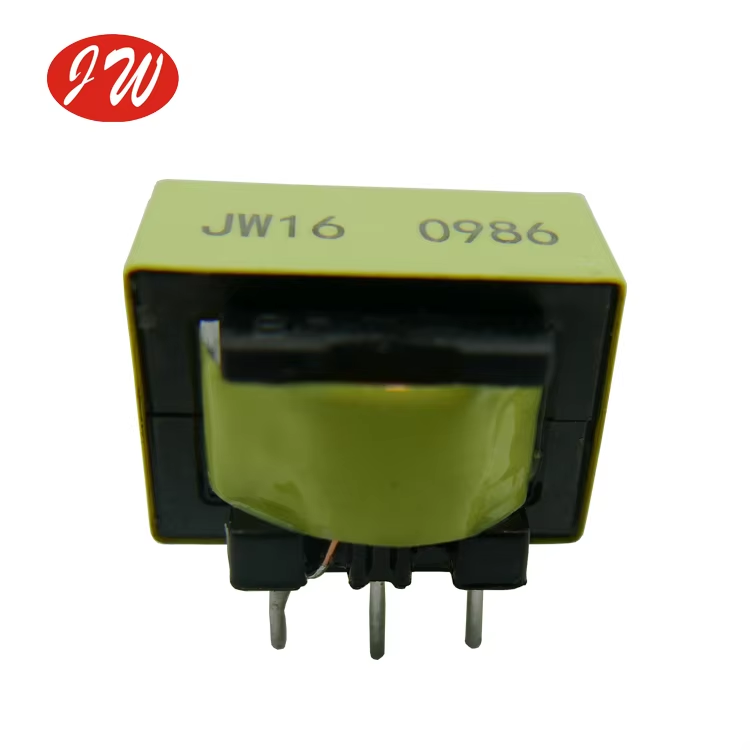

EE16 电力应用高频变压器
EE16 电力应用高频变压器
EE16 电力应用高频变压器
EE16 电力应用高频变压器
EE16 电力应用高频变压器
EE16 电力应用高频变压器
EE16 电力应用高频变压器
EE16 电力应用高频变压器

EE16 电力应用高频变压器

获取最新价格
最小订单:1
产品属性

手机号: JW16-0986

品牌: 粤顺经纬

包装和交付

The file is encrypted. Please fill in the following information to continue accessing it

可以使用各种高频变压器和过滤器,并支持自定义
产品描述
小体积、大功率,开关电源的“全能”
[产品基本信息]
型号:JW16-EE160986
零件号:G1624111701
类别:高频反激变压器(EE16立式)
[技术规格]
电感(L1):470uH±10%(测试引脚:1--4)
测试标准:1KHZ、0.3V(以3259测试仪或同等设备基准)
耐压测试:0.5KV/AC,5mA,3S(绕组到磁芯)
绝缘等级:B级(155°C)
工艺:全真空绝缘油浸渍,具有优异的介电强度。
[材料详情]
骨架:EE16-8/3+3PIN 立式带挡板(短型),全针配置。
线材:Φ0.40mm 2UEW 155°C 聚氨酯漆包铜线。
磁芯:EE17-8 PC40 铁氧体磁芯,带精密研磨气隙。
胶带:6.5mm & 8.0mm 黄色高温绝缘胶带(130°C)。
【制造亮点】
精密绕线:采用 76.5 匝 (76.5Ts) 逆时针精密绕线,实现扁平且紧密的线圈组件。
质量保证:在数字MES管理系统下生产,100%自动化测试和完整的组件可追溯性。
img-mtl4j9wi-6f6d24a1
正在寻找电路板上紧凑且高性能的能量转换磁芯?何不看看EE16高频变压器!
其磁芯尺寸约为16毫米,是中小功率开关电源变压器的常见选择。它可能已经悄然应用于您的路由器适配器、机顶盒电源或智能家居设备中。该产品在高频工作中表现良好,具有高效率、低发热的特点。
EE16 特别适用于反激变压器电路。它结构简单,成本低廉,能够先储存能量,然后精确地释放到部件上。
选择它意味着您将获得一个可靠且高性价比的变压器电子解决方案合作伙伴,致力于实现小型化和高效率。
ferrite transformer
还有更多高频变压器、低频变压器和电感产品。请随时垂询。
