产品描述

连接直流电和交流电的“小专家”

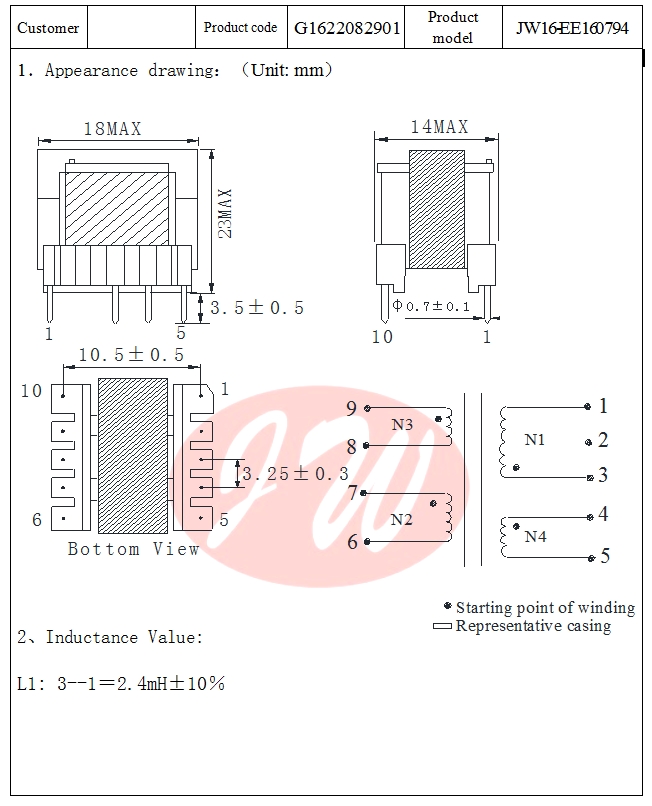

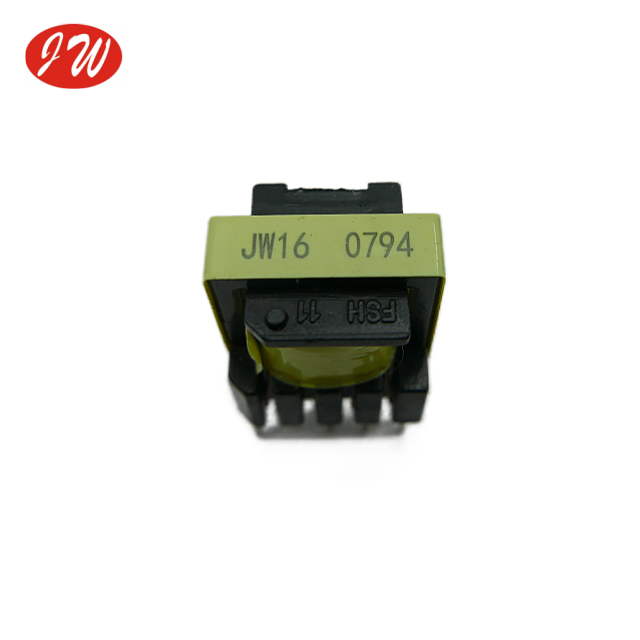

产品名称： EE16高频变压器

产品型号：JW16-EE160794

产品编号：G1622082901

电气参数

L1 (3–1): 2.4 mH ± 10%

L2（4-5）：66μH±10μH

L3（7-6）：7.5μH±2μH

L4（9-8）：12μH±5μH

测试条件：1kHz/0.3V

材质成分

框架：EE16工字钢立式黑色电木

漆包线：Ф0.15mm² UEW (155℃)

三层绝缘线：Ф0.35mm（130℃）

胶带：4.8mm/8.5mm/9.0mm 黄色耐温胶带

核心：EE16 PC40 研磨气隙

适用场景

开关电源

适配器、充电器

高频变换电路

产品概述

本产品为EE16型高频变压器，适用于开关电源及高频变换电路。具有优良的电气性能和稳定的温升特性。

设备是否需要将电池的直流电（DC）转换为交流电（AC）？例如，对于一些小功率逆变应用（如便携式小风扇和迷你UPS），EE16高频变压器可以作为一个称职的逆变变压器。当然，其主要级仍然是各种开关式电源变压器，负责前置放大器的电压转换和能量处理。秘密在于高频工作——这使得EE16能够以比传统变压器（磁芯约16毫米）小得多的体积高效地“传输”电能，从而减少体积和热量产生。其结构成熟，生产方便，成本低廉。它是变压器电子器件在低功率能量转换和高效率开关电源中实用性的一个很好的例子。
