4X20磁棒电感-精心打造的磁芯-适用于小家电电源磁芯

2026,04,01

经过多年对磁性元件技术的深入研究和生产，我厂一直致力于为小家电和设备电源开关提供高适应性、高稳定性的电感器和变压器作为核心部件。我们推出了JW4X20-10180AL型磁棒电感（产品代码L42024070204），具有参数精确、结构紧凑、制造工艺耐用的特点。完美满足小家电和电源开关小型化、高频化的应用要求，是电路匹配的绝佳选择。

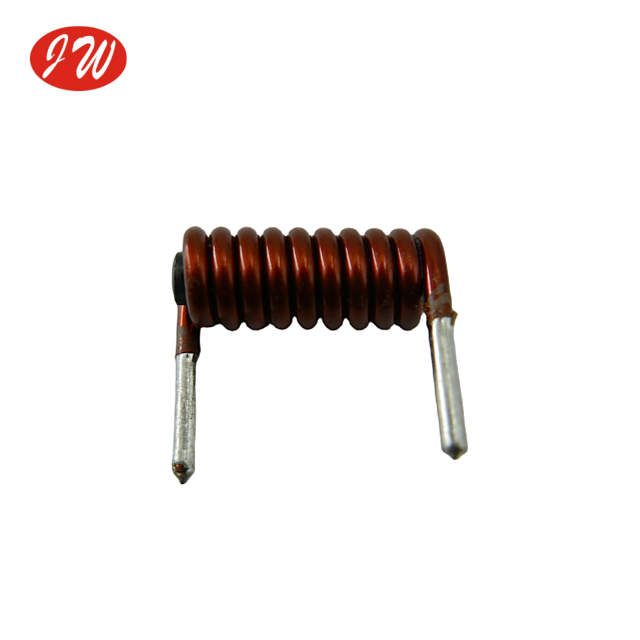

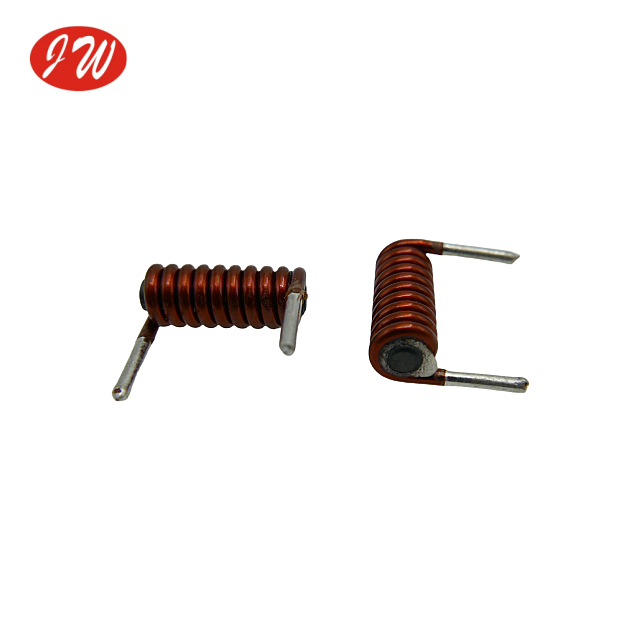

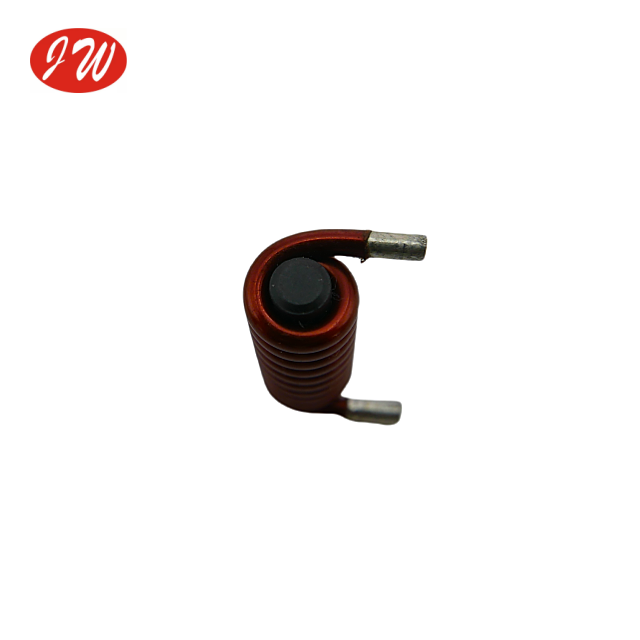

该磁棒电感尺寸精确控制，结构紧密贴合实际安装。它采用4*20标准磁棒为磁芯，结合卧式缠绕结构。关键尺寸严格控制在18±1mm、1.8±0.2mm，最大高度仅为9.0mm。紧凑小巧的尺寸适合各种小家电和电源开关的高密度PCB布局，无需额外修改即可快速安装，显着提高产线匹配效率。绕线端焊针长5mm±1mm，针脚规格标准，保证高焊接附着力，有效降低安装时的故障率。

电气性能优良，参数稳定，损耗低。 25℃环境温度下，在1KHz/0.3V/串联内阻30Ω的标准测试条件下，电感精确为1.5uH±0.5uH，DCR阻值≤2.5mΩ，低内阻设计显着降低功率损耗，保证电路高效节能运行。采用QZY 180℃耐高温漆包线（线径P1.80mm）反绕9.5匝，绕制结构规整紧密，信号传输稳定无干扰，适用于电源电路高频工作场景。

制造工艺细致可靠，品质优良，经久耐用。绕制后两端用黑胶固定，无需套管，工艺简单，固定牢固，有效防止线圈松动、移位，提高产品的抗震、抗冲击能力；核心材料采用耐高温漆包线和优质磁棒，结合锡条、专用焊剂等优质辅助材料。所有材料均采用环保材料，整个过程严格质量控制，保证产品具有耐高温、抗老化性能，且长期运行时温升低、稳定性强。
