EQ40高频变压器——精准匹配、高效持久

2026,03,26

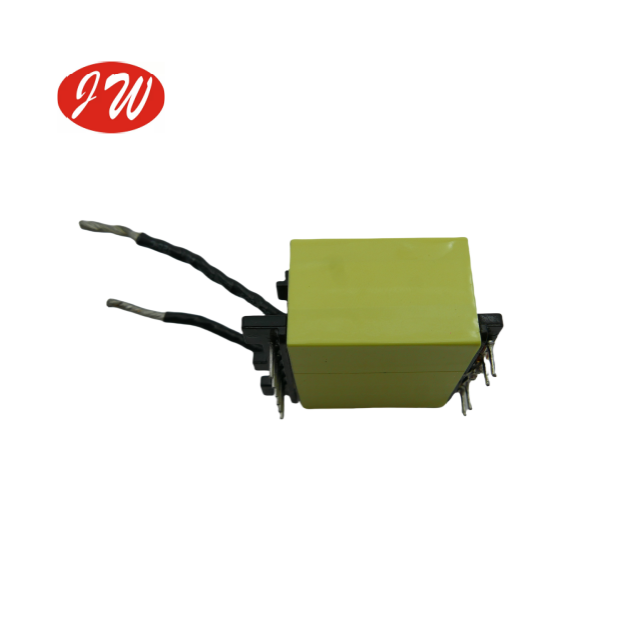

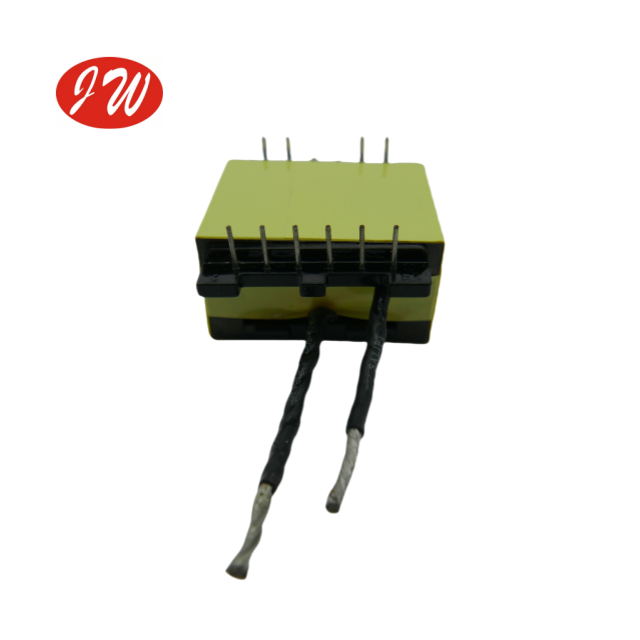

多年来专注于功率磁性元件，深耕高频变压器、低频变压器、谐波电感、电感器的研发和生产。我们专注于开发高性能小家电及设备电源开关配套元件。这款EQ40型高频变压器（产品编号G4019071104，型号EQ402001）尺寸精确，参数稳定，制造工艺严格，是电源电路首选的核心部件。

产品尺寸精密集成，整体结构紧凑小巧，适合高密度PCB板布局，安装附着力高。采用EQ40气隙磁芯，搭配6+6PIN立式黑色电木框架。具有优异的耐热、绝缘性能，集结构稳定性和高散热效率于一体。完美契合小家电和开关电源有限的安装空间，无需额外改造即可快速适应安装。

电气参数精确稳定，各项性能指标符合标准，经久耐用。严格控制电感参数。 5-6脚电感值为290uH±40，1-2脚为8.5uH±3，CT绕组为18.5uH±6。标准测试使用1KHz/0.3V，性能高度一致，运行中没有偏差。耐压测试严格并通过。初级配合次级可承受2.0KV/AC 5mA 3秒，初级、次级配合磁芯可承受1.5KV/AC 5mA 3秒。绝缘保护到位，电气安全性高，消除漏电、击穿风险。

制作工艺精心精致，材质优质，经久耐用。我们采用155℃耐高温漆包线和多股绞合线。结合特氟龙热缩管和高温绝缘胶带，缠绕平滑紧密，胶带缠绕整齐。没有皱纹或折叠。多个绕组精确缠绕，匝数正确，接线正确。磁芯磨出气隙并组装后，用双层胶带覆盖，牢固不易松动。长期运行稳定性强，温升低，损耗低，使用寿命长。
