高性能Φ6X20工字电感

标题： Φ6x20工字电感JW6X20-19080L – 铁氧体磁芯电感7.5μH

元描述：精密铁氧体磁芯电感（JW6X20-19080L），线圈电感7.5μH，DCR≤25mΩ，垂直安装。用于开关电源、EMI 滤波器、谐振电路。数据表和样品。

产品概述

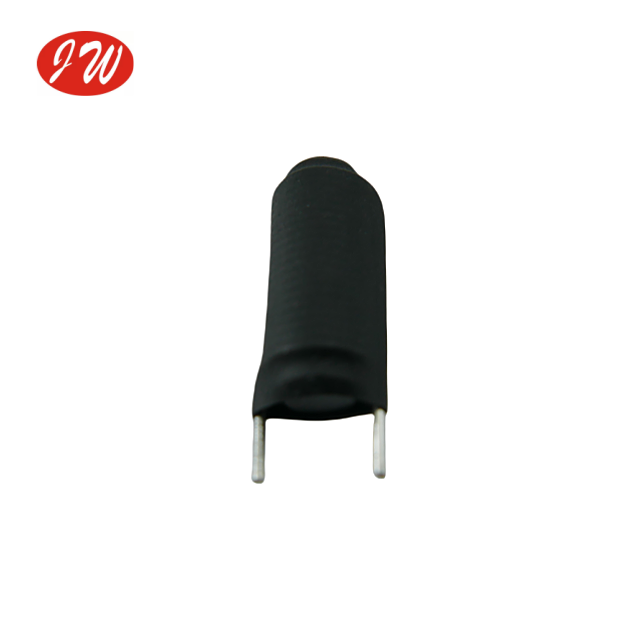

JW6X20-19080L是一款紧凑型I型铁氧体磁芯电感器，采用Φ6×20mm铁氧体棒和QA 2UEW Φ0.80mm导线（18.5匝，逆时针）。黑色热缩套管（Φ10×21mm）确保绝缘。与空心电感器相比，这种铁氧体设计可提供更高的每匝铁氧体磁心电感和更好的 EMI 抑制。线圈电感稳定在7.5μH±2μH，电感饱和电流可根据您的峰值负载定制。

电气特性（25°C、1KHz、0.3V、串联30Ω）

机械规格

材料
铁氧体棒、漆包线（QA 2UEW Φ0.80）、热缩管、焊锡条、助焊剂。

特征

• 稳定的线圈电感（7.5μH±2μH），实现一致的滤波。

• 超低 DCR (≤25mΩ) 可最大限度地降低功率损耗 – 优于许多空芯电感器设计。

• 垂直安装节省 PCB 空间。

• 绝缘套可防止热量和短路。

• 在整个温度和直流偏置范围内具有可靠的铁氧体磁芯电感。

应用领域

• 开关电源滤波器

• 小家电控制

• 照明调光模块

• EMI抑制电路

• 高频谐振电路

• 无线通信（对讲机、路由器）

订购信息
型号：JW6X20-19080L |最小起订量： 1 件 |提供定制选项（电感、匝数、引脚长度）。
如需详细的电感饱和电流曲线或样品，请点击“发送询价”或联系我们。

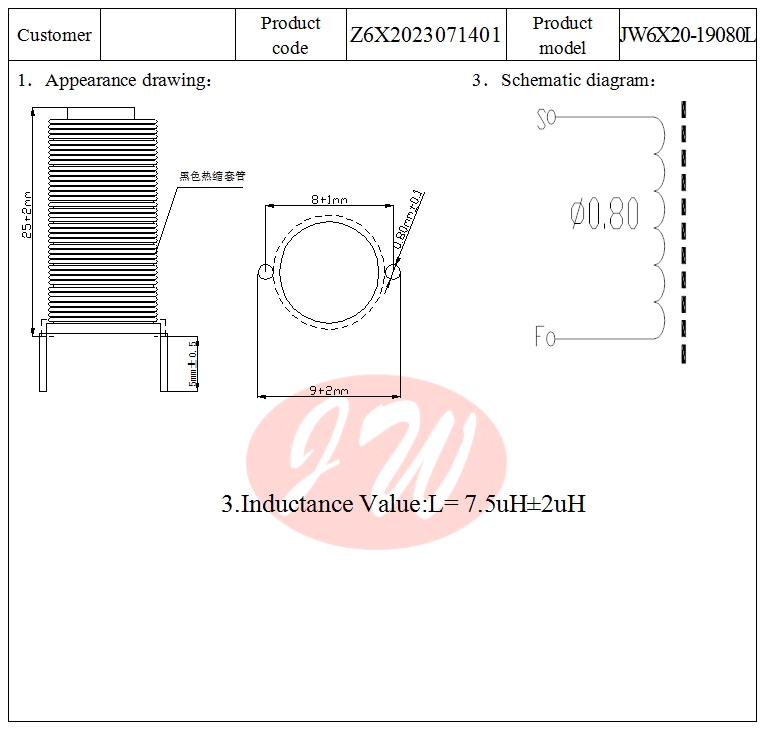

外形尺寸（参考官方图纸）

规格可能会发生变化 - 在批量生产前进行验证。
