EE13 变压器高频设计，适合精密使用

获取最新价格

最小订单:

现在联系

产品描述

产品属性

产品描述

Other information

产品属性

手机号: JW13-0543

品牌: 粤顺经纬

产品描述

低功耗转换的“灵活小专家”

[产品基本信息]

型号：JW13-EPC130543

零件号：G1321102803

类别：高频卧式变压器（EPC13型）

[技术规格]

电感详情：

L1（引脚 1-2）：2.0mH ± 8%

L2（引脚 3-4）：57uH ± 10uH

L3（引脚 5-6）：36uH ± 8uH

测试标准：10KHz、1V（以3259测试仪或同等设备基准）

耐压测试（介电强度）：

初级到次级：3.75KV/AC，5mA，3S

初级/次级到核心：1.5KV/AC，5mA，3S

绝缘等级：B级（155°C）

[材质及结构]

骨架：EPC13 /4+2+2PIN 卧式宽型带挡板。

磁芯：EPC13 铁氧体磁芯，精密研磨气隙，用 3 层黄色绝缘胶带固定。

绕线方法：具有指定顺时针/逆时针方向的精密 N1-N4 绕线（例如，N3 使用 26L 管和 CW 绕线）。

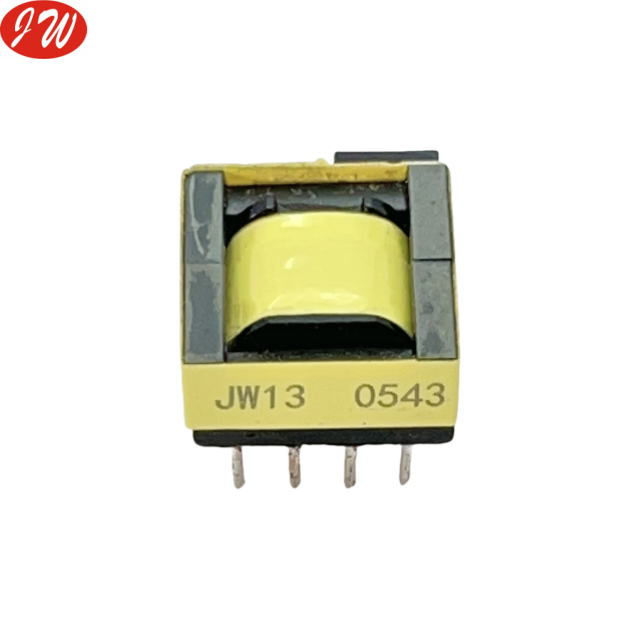

标签：标记为 JW13-0543，位于插脚 1-4 端的磁芯中央。

【卓越制造】

精密工程：根据设计移除引脚 7 和 8，以满足严格的爬电距离和间隙要求。

完全可追溯性：在数字 MES 系统控制下制造，具有 100% 批次可追溯性和质量数据记录。

虽然体积小，EE13高频变压器也能做一些“逆变”工作！在一些要求不高的小功率场景，比如将太阳能电池板的低压直流电（DC）转换成交流电（AC）供小灯使用，它可以起到逆变变压器的作用。但其最耀眼的舞台还是在各种开关电源变压器中，其中进行最关键的电压转换和能量传输。高频是它的法宝，它摆脱了传统变压器笨重的外观，以迷你尺寸（磁芯约13毫米）高效运行，并产生更少的热量。 EE13结构简单、制造成熟、成本低廉，是变压器电子器件在小功率开关电源和特殊小型逆变器应用中灵活性的一个很好的例子。
